Siggi hat die gesamte Mechanik entwickelt und die Elektronik realisiert.
Bei der Entwicklung der Windensteuerung haben wir entscheidend vom Windenbauer Peter profitiert und viele Dinge übernommen.
https://www.rc-network.de/threads/hochstartwinde-brushless-regler.714510

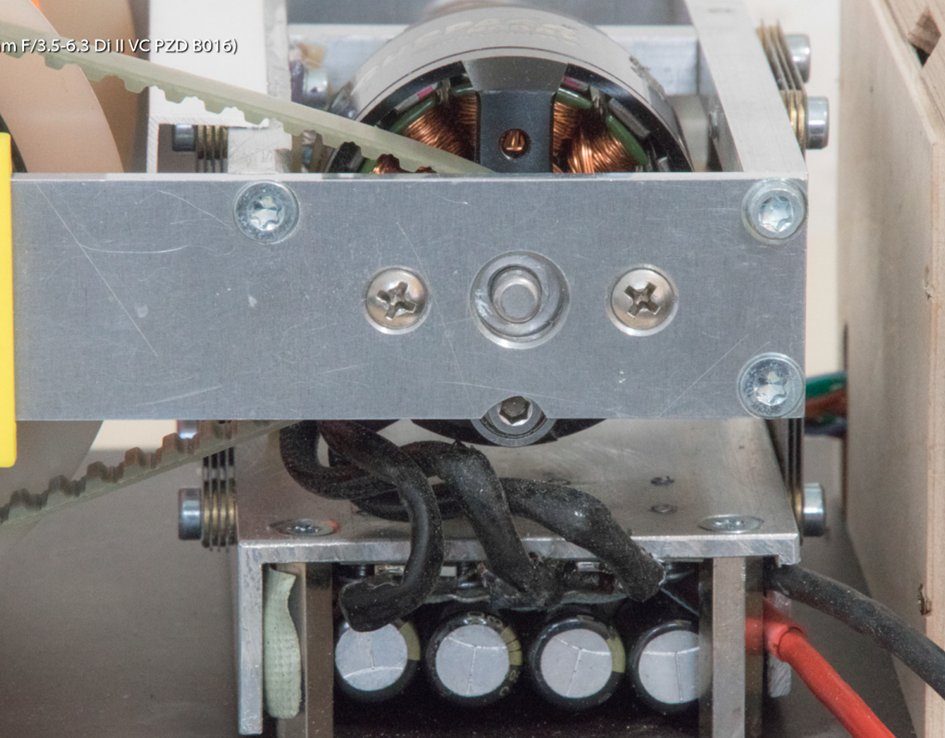

- Brushless Motor
- LiPo mit 6 Zellen
- Halbbrücke
- MOSFETLeistungsteil

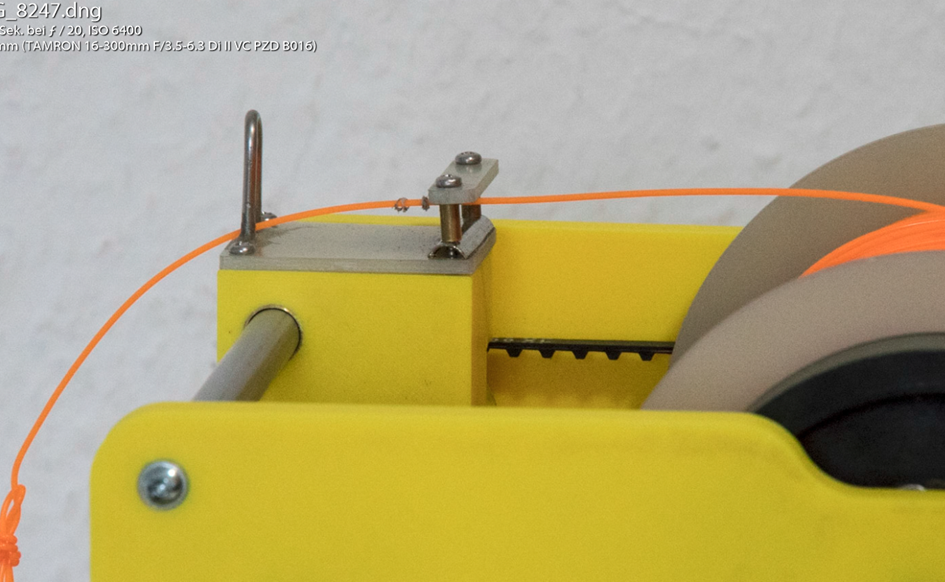

- Umkehrspindel für Schleppseil
- Drehzahl Messung mit 2 Hallsensoren

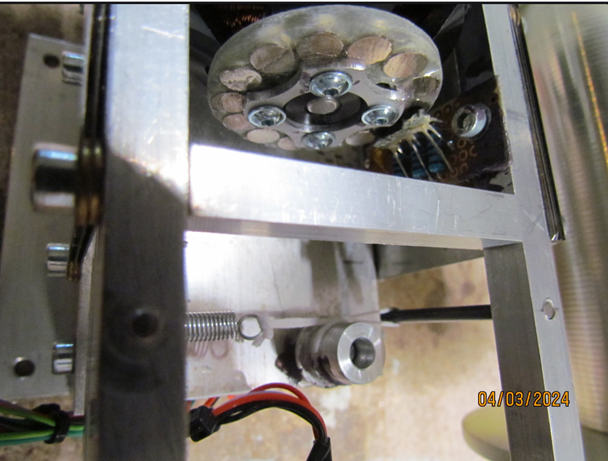

- Messung Seilspannung mit Federstahl und Poti
- Funk Fernsteuerung über LoRa

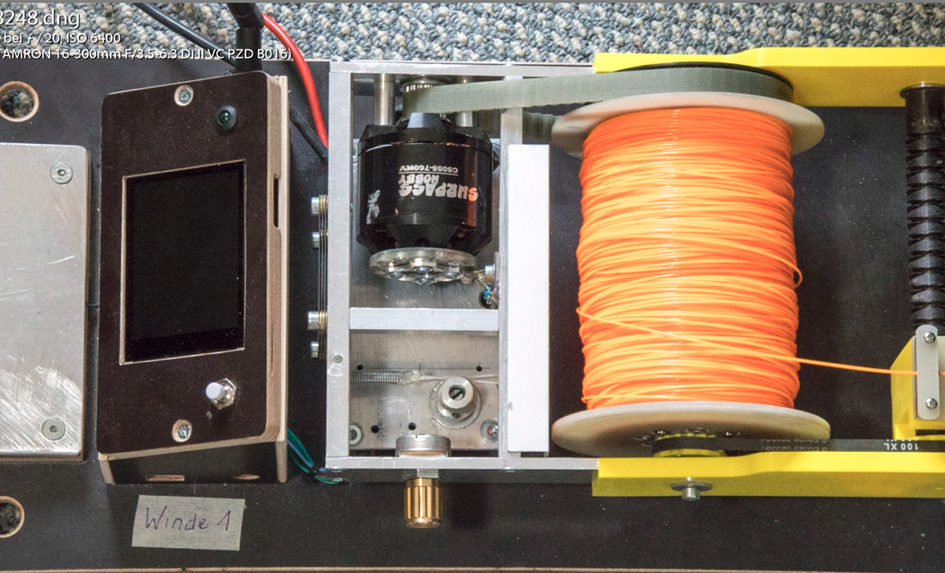

- Touch Screen
- Arduino Mega
- Überwachung von Strom und Spannung

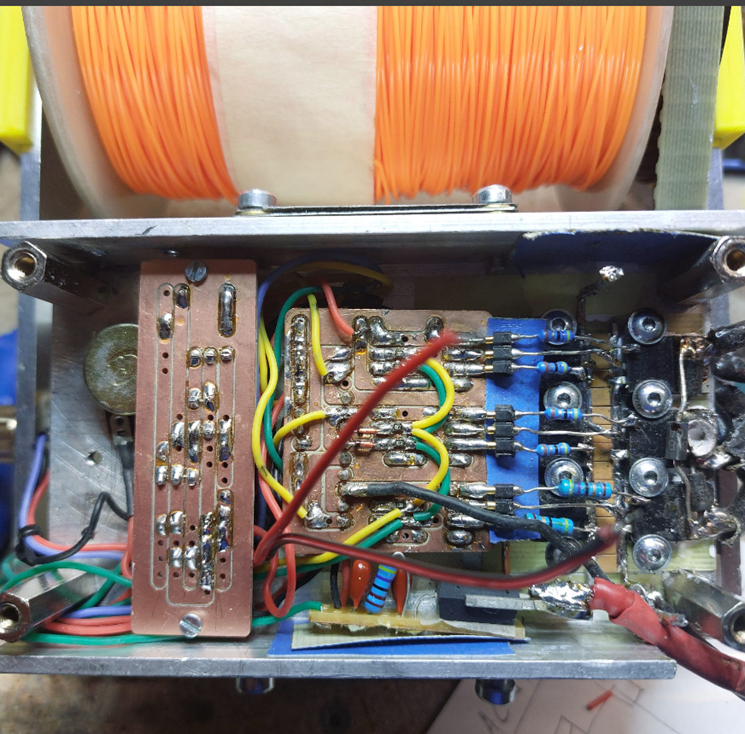

Elektronik
Die Leiterbahnen wurden gefräst.

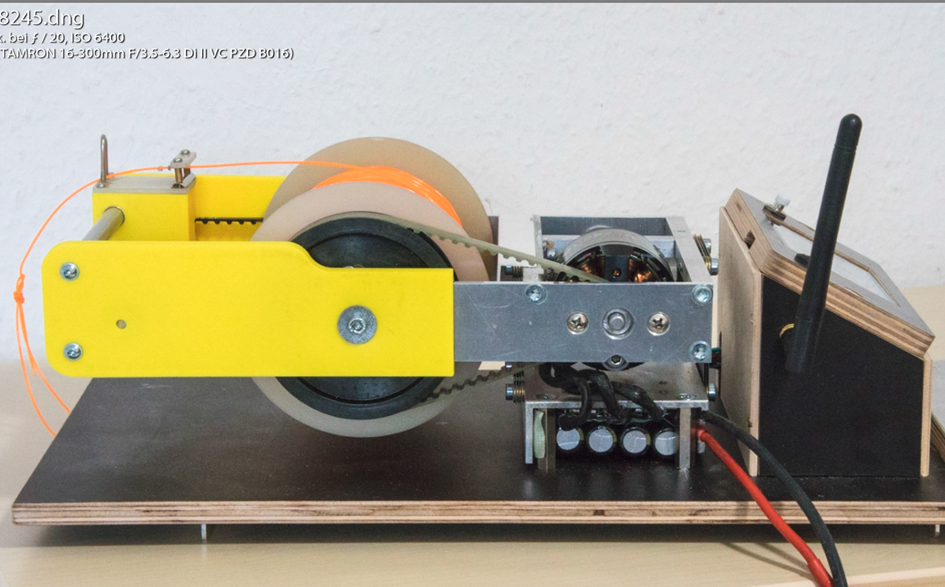

Mechanik
Die Mechanischen Teile wurden mit einer CNC Fräse hergestellt beziehungsweise mit einem 3 D Drucker.
Drehzahlmessung mit zwei Hallsensoren

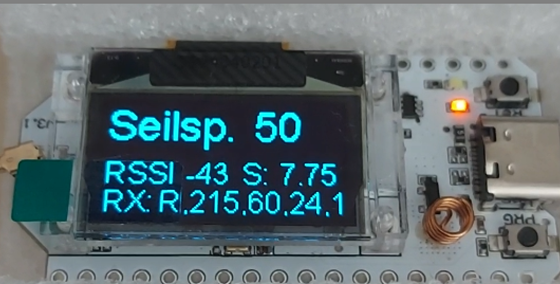

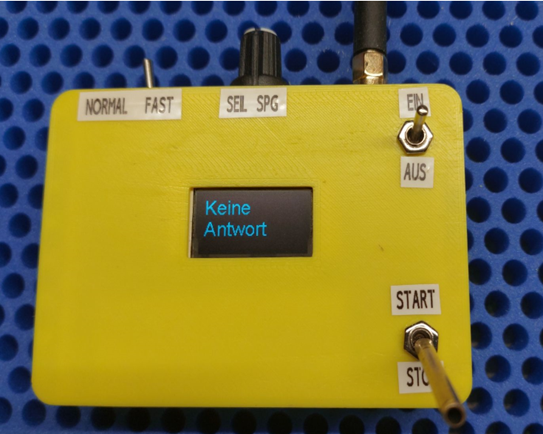

LoRa Sender
Für den Sender haben wird das Heltec_ESP32_LoRa_v3 Board aufgrund der Größe und aufgrund des integrierten Displays entschieden. Damit benötigen wir keinen Fussschalter sondern können das Display am Fernsteuer Sender befestigen.
